|
| 브랜드 이름: | WeiLi Resin® |
| 모델 번호: | WL-TC106 |
| 모크: | 5000KG |
| 가격: | 협상 가능 |
| 공급 능력: | 500T/month |
자기 교차 결합 수중 아크릴 樹脂 WL-TC106
화학물질과 용매에 대한 탁월한 저항과 같은 높은 성능이 원부품 코팅에서 필요한 경우, 자기 교차 연결 아크릴이 선호됩니다.WL-TC106는 새로운 자기 교차 연결 수산 아크릴 樹脂에 대해 설명합니다., 목재 코팅 및 금속 코팅 응용 용도로 설계되었습니다. 그것은 목재 완공으로 구성 될 수 있습니다,일 구성 요소,고 성능 및 낮은 VOC, 낮은 MFFT,높은 필름 광택, 그리고 좋은 반 접착 성질.
난...소개:
1WL-TC106는무산중금속, 프탈레이트, 포름알데히드, APEO그것은 친환경 제품이며 건강과 환경에 관한 세계적 규정을 준수합니다. 이 제품의 VOC 함량은 1.0 wt% 미만입니다.
2. 낮은 최소 필름 형성 온도 (MFFT) 와 좋은 반 접착 특성을 제공합니다. 그것은 또한 우수한 열 저항과 높은 필름 광택을 제공합니다.
3. 유리, 나무, 세라믹, R / C 표면 및 금속에 좋은 접착력. 코팅이 방 온도 하에서 건조되면 좋은 배열을 가진 필름을 제공할 수 있습니다.
4독점 자체 횡단 연결 기술로 제조되며, 뛰어난 물 백화 저항, 알칼리 저항 및 초기 균열 저항을 제공합니다.
5좋은 평준화 및 낮은 폼화 특성을 가지고 있으며, 스프레이 또는 붓는 과정을 통해 다른 기판에 적용 할 수 있습니다.
6HEUR, HASE 및 셀룰로소 두꺼워지기 등 일반 두꺼워지기 물질로 쉽게 두꺼워질 수 있습니다.더 낮은 수준의 두꺼운 물질로 시작하는 것이 좋습니다 (실험에 따라 초기 수준의 절반 또는 1/3 일 수도 있습니다), 용액이 밤새 안정되도록 하고, 최종 점도를 조절합니다.
제2항주요 특징
1. 좋은 반 접착 특성
2고온 저항성
3고 광택 코팅
4물, 알코올, 케톤 저항성이 뛰어나다
5- 날씨에 잘 견딜 수 있어
6낮은 최소 필름 형성 온도 (0°C)
코팅 성능
| 테스트 항목 | 검사 결과 | 시험 방법 | |
| 화학 저항성 (MEK/Toluene/IPA, 방온 1000 h) | 아무런 영향 이 없다 | CNS 10757 (1995) | |
| 산성 저항성 (30%H2S04, 방온 500시간) | 아무런 영향 이 없다 | CNS 10757 (1995) | |
|
화학 저항성 (포화 NACL, 방온 1000 h)
|
아무런 영향 이 없다 |
CNS 10757 (1995) |
|
| 열 저항성 (200°C 24시간) | 균열도 벗김도 없습니다 | CNS 10757 (1995) | |
|
비독성 테스트 (여덟 개의 중금속) |
검출되지 않았습니다. |
CNS4792-2 |
|
| 연필 경화 (Gouge Hardness) | 1~2시간 | CNS 10757 (1995) | |
| VOCS | 검출되지 않았습니다. | 미국 EPA 5021 A |
*이러한 테스트는 유리 기판에 120μm 두께의 코팅 ( wet) 을 통해 수행됩니다.
제3조전형적인 신체적 특성:
1외관 맑고 반투명한 분산
2주요 성분 엑릴 코폴리머
3. 휘발성 없는 (%) 33.0 ± 1.0 % (전기 오븐; 120°C/2hr)
425°C에서 pH 값 9.2 ± 0.5
5. 25°C에서 점성 50 cps <
6. MFFT 0°C
IV.패키지:
50 KGS 고충격 PE 드럼
120 KGS 고충격 PE 드럼
1000 KGS IBC
V.안전:
모든 관련 데이터는 WL-TC106의 재료 안전 데이터 시트에 업데이트되었습니다.

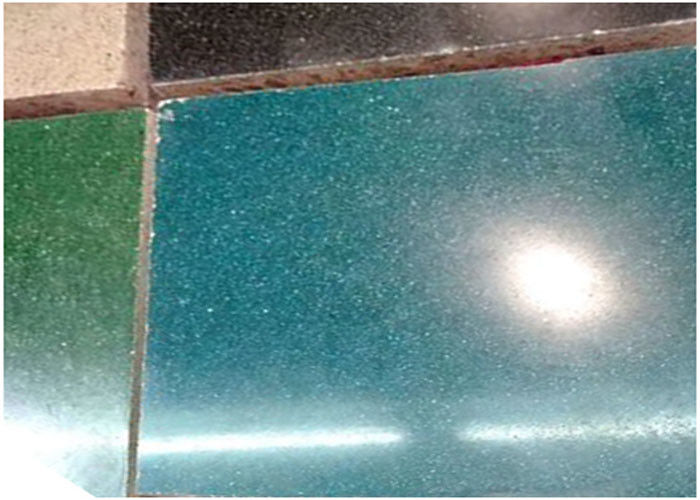

진열 저항 시험: 진열 된 강철 표면:
|
테스트 조건: 코팅 두께: 2μm (건조) 건조 온도: 10분 동안 80°C 코팅 제품:wl-tc106 시험 방법: 240시간 동안 소금 스프레이 저항 테스트 |
시작 문장 (최후 페이지에 있는 참고 문서를 먼저 읽어보시기 바랍니다):
1.기본 맑은 코트
| 항목 | 소재 | wt% | 기능 | 공급자 |
| 1. | WL-TC106 | 95.33 | 합성물 | |
| 2. | DPM: PnB (1:1)a,b | 0.95 | 응원 지원 | 다우 |
| 3. | BCSa,b | 0.95 | 응원 지원 | |
| 4. | 코아토실* 1211a | 0.14 | 배기 보조 | 모멘티브 |
| 5. | 보르치 (Borchi® Gen DFN)a | 0.14 | 배기 보조 | OMB 보르체르 |
| 6. | D.I 물a | 2.20 | ||
| 7. | 암모니아 물 (20%) | X | pH를 8.7~9로 조절합니다.0 | |
| 8. | R-288 (60%) | 0.29 | 두꺼워주는 물질 | 에레멘트 |
| 전체 무게 | 100 | |||
| 함유의 특색 | ||||
| S.C. % | 36.55 | |||
| VOC (물 포함되지 않습니다), g/L | 70 | |||
| VOC (물 포함), g/L | 27 | |||
| 점성 (Day 0) (cps) | 151 | #1, 20 rpm | ||
| 점성 (일 1) (cps) | 260 | #2, 20 rpm | ||
| 점착성 (4일) (cps) | 290 | #2, 20 rpm | 포드 4번 컵: 24.5초 | |
| 점착성 (10일) (cps) | 290 | #2, 20 rpm | 포드 4번 컵: 24.5초 |
a.응축 및 습화 보조 물질은 6항에 언급된 물로 혼합물로 희석되어야 합니다. 그 다음 혼합물은 섞는 동안 천천히 위의 폴리머 에뮬션에 첨가됩니다.
b.DPM: 디프로필렌 글리콜 (모노) 메틸 에테* (CAS #: 34590-94-8)
PnB: 프로필렌 글리콜 n-부틸테* (CAS #: 5131-66-8)
BCS: 에틸렌 글리콜 모노부틸 에테* (CAS #: 111-76-2)
코팅 성능
| 항목 | 테스트 | 결과 | |
| 1. | MFFT | < 0°C | |
| 건조 상태 (ASTM 2354) | 25±2°C, 55~60%H | ||
| 3. | 건조 시간 (분) * | T1 | 17 |
| ASTM D5895-03 (2008) | T3 | 24 | |
| 건조하게4) | 60 | ||
| 4. | 연필의 단단함* | 2일 | H |
| 7일 | 2H | ||
| 5. | 반짝임 60°* | 2일 | 92 |
| 7일 | 94 |
*이러한 테스트는 유리 기판에 120μm 두께의 코팅 ( wet) 을 통해 수행됩니다.
