목재 건축 및 금속 코팅용 물 기반 아크릴 樹脂

목재 건축 및 금속 코팅용 수분 기반 아크릴 樹脂

WL-5200은 저 MFFT와 좋은 반 접착 성질, 알코올 저항성, 열 저항성, 높은 경화성, 높은 방수성,그리고 나무에 적합한 숨쉬는, 건축, 금속 코팅.

1. 소개:

1. WL-5200은중금속, 프탈레이트, 포름알데히드 및 APEO가 포함되지 않습니다.그것은 친환경 제품이며 건강과 환경에 관한 세계적인 규정을 준수합니다.
2. WL-5200은 아크릴 에뮬션으로1부위선명하고 색소 가루가 있는 프라이머와 상층 코팅.
3. WL-5200 기반의 코팅은 낮은 최소 필름 형성 온도 (MFFT) 와 좋은 반 접착 특성을 제공합니다. 한편, 그것은 또한 우수한 열 저항을 제공합니다.
4. 폴리메리화 단계에서 추가 된 접착 촉진제를 활용하여 WL-5200는 유리, 나무, 세라믹, R / C 표면 및 금속에 좋은 접착력을 제공합니다.그것은 상온에서 코팅을 건조하면 좋은 경직을 가진 필름을 제공 할 수 있습니다..
5. WL-5200에 의해 준비 된 포뮬레이션은 좋은 평형화 및 낮은 폼화 특성을 가지고 있으며, 이는 스프레이 또는 붓기 과정을 통해 다른 기판에 적용 할 수 있습니다.
6. WL-5200은 HEUR, HASE 및 셀룰로오스 두꺼워주는 일반 두꺼워주는 물질로 쉽게 두꺼워질 수 있습니다.더 낮은 수준의 두꺼운 물질로 시작하는 것이 좋습니다 (실험에 따라 초기 수준의 절반 또는 1/3 일 수도 있습니다), 용액이 밤새 안정되도록 하고, 최종 점도를 조절합니다.
7. 주요 특징 및 이점:

1. 낮은 최소 필름 형성 온도 (MFFT)
2. 초기 반결합 속성
3. 탁월한 온도 저항성
4. 반짝이는 코팅을 허용합니다
5. 높은 필름 경화
6. 좋은 물 및 알코올 저항성

1. 전형적인 신체적 특징:
   1. 외모 백색 에뮬션
   2. 주요 성분 엑릴 코폴리머
   3. 비휘발성 (%) ∙ 38 ± 1.0 % (전기 오븐, 120°C/2h)
   4. 25°C에서 pH 값 8.8 ± 0.5
   5. 점착성 25°C에서 50 cps <
   6. MFFT 8~12°C

세라믹에 적용되는 코팅에 대한 주식 포뮬레이션

1. 응축 및 습화 보조 물질은 5항에 언급된 물로 혼합물로 희석해야 합니다. 그 다음 혼합물은 섞는 동안 천천히 위의 폴리머 에뮬션에 첨가됩니다.

세라믹용 흰색 코팅

1. TiO를 준비하는 방법₂분산

1. 흰색 코팅을 준비합니다.

세라믹용 빛나는 코팅

1. 빛의 분포를 준비하는 방법

1. 빛나는 코팅을 준비합니다.

1. 세라믹용 상층 코트

1. 세라믹의 코팅 조건

1. 점착성: 포드 #4 컵, 34 ± 4초
2. 절차:
   1. 스프레이 코팅을 사용하여 점에서 준비된 색상 기본 코트를 적용합니다.3또는4● 코팅 두께는 코팅 전체에 대한 최종 사용자의 요구 사항에 달려 있습니다. 기본적으로 이 기본 코팅의 두께는 배경 색상을 덮을 수 있을 정도로 높아야 합니다.
   2. 다음 코팅을 위해 2 시간 동안 베이스 코트를 건조하도록하십시오.
   3. 가늘게 닦아 가늘게 닦아 가늘게 닦아
   4. 첫 번째 베이스 코트의 외모가 충분히 부드럽지 않은 경우 두 번째 베이스 코트를 적용합니다.
   5. 두 번째 베이스 코트를 방온에서 2시간 동안 건조하고ⁿ건조 후 베이스 코트.
   6. 부호 ∼에서 언급한 조화로 준비된 상층 코트를 적용합니다.5∙
   7. 1을 남겨주세요^s2시간 동안 방온에서 건조하고 닦아주세요.
   8. 코팅 외모가 충분히 반짝이지 않으면 절차를 반복하여 다른 상층 코트를 적용합니다.
   9. 포장하기 전에 최종 코팅 조각을 오븐 @ 40 °C에서 24 시간 또는 실내 온도에서 48 시간 동안 건조하십시오. 최종 완화 시간은 지역 온도와 습도에 따라 다릅니다.

물 기반의 친환경성 경종 방지 프라이머

1. 부문 2, 3, 4, 5, 6, 7은 입자 크기가 < 60μm 될 때까지 피침형 밀링 모델로 함께 밀러되고 분산됩니다.
2. 응축 보조제 (8항) 는 섞는 동안 점진적으로 樹脂 (1항) 에 첨가됩니다. 그 다음 혼합물은 점진적으로 준비된 밀드 디스퍼시션에 추가됩니다.a9 및 10 항목은 그 다음 각기 분리하여 가미를 완료하기 위해 가볍게 흔들어 앞서 언급한 혼합물에 천천히 추가됩니다.

코팅 조건 및 성능

1. 코팅 도구: 중력 공급형 스프레이 총, 구멍: 2.5mm.
2. 코팅 전에 주의: 스프레이 코팅을 수행하기 전에 포뮬레이션을 잘 섞으십시오.
3. 절차:
   1. 테스트 된 강철판 표면을 탈지름화하기 위해 메틸 에틸 케톤 (MEK) 을 사용하여 탈지름화 된 표면을 180 회자 가러부지를 사용하여 경사합니다.표면은 MEK로 다시 깨끗이 하 고 코팅 전에.
   2. 이 시점에서의 절차에 의해 준비된 표면1(에 언급된 스프레이 총을 사용하여 스프레이됩니다.A포머 포뮬레이션과 함께. 습한 코팅 두께는 120 ~ 160 μm입니다.
   3. 그 후 코팅은 오븐에서 50°C에서 60분 동안 건조됩니다. 그 다음 철판은 오븐에서 꺼내 30분 동안 실내 온도에서 냉각하도록 합니다.

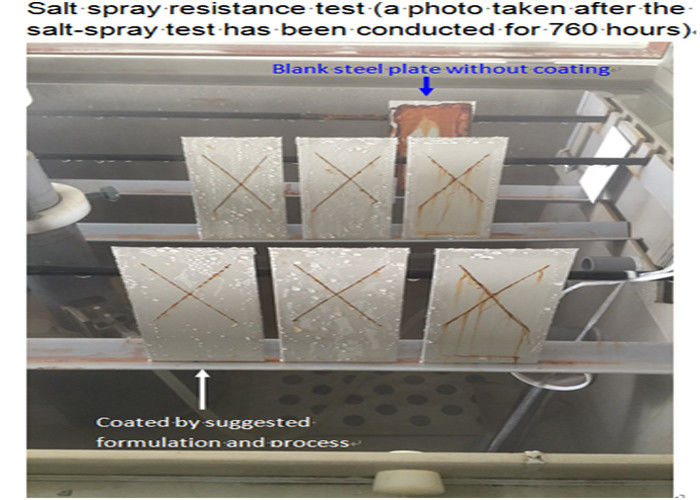

4. 코팅 성능

• 참고: 이 제안 및 데이터는 우리가 신뢰할 수 있다고 믿는 정보에 기초합니다. 그들은 선의로 제공되지만 보증되지 않습니다.우리의 제품 사용 조건과 방법은 우리의 통제를 벗어납니다.우리는 잠재적인 사용자가 상업적 규모에서 채택하기 전에 우리의 자료와 제안의 적합성을 결정하는 것을 권장합니다.
